Le guide ultime des réducteurs de boîtes de vitesses à angle droit : sélection, applications et avantages

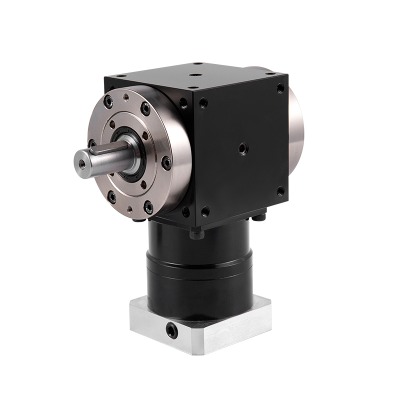

Comprendre les principes fondamentaux des réducteurs de boîtes de vitesses à angle droit

Au cœur d'innombrables systèmes mécaniques se trouve un élément crucial chargé de transmettre la puissance et de modifier sa direction : le réducteur à angle droit. Cet ingénieux dispositif répond à un double objectif. Principalement, il modifie la direction de la puissance de rotation de 90 degrés, une nécessité dans les applications avec des contraintes spatiales où les arbres d'entrée et de sortie ne peuvent pas être alignés linéairement. Deuxièmement, et c'est tout aussi important, cela réduit la vitesse d'entrée d'un moteur (par exemple, un moteur électrique) à une vitesse de sortie plus adaptée, à couple plus élevé et à vitesse inférieure pour l'équipement entraîné. Cette combinaison de changement de direction et de réduction de vitesse en fait un élément indispensable dans une vaste gamme d'applications industrielles, automobiles et grand public. Le principe fondamental implique un ensemble d'engrenages - le plus souvent des engrenages coniques ou à vis sans fin - montés dans un boîtier à un angle perpendiculaire les uns aux autres, transférant efficacement le mouvement et la force.

Composants de base et construction

L'efficacité et la durabilité d'un réducteur à renvoi d'angle sont dictées par ses composants internes et leur qualité. Le boîtier, généralement construit en fonte, en aluminium ou en acier trempé, sert de structure rigide qui aligne avec précision les engrenages et les protège des contaminants externes. Il agit également comme un réservoir de lubrifiant, essentiel pour réduire la friction, dissiper la chaleur et prévenir une usure prématurée. À l’intérieur, les engrenages constituent le cœur du système. Le choix du type d'engrenage influence considérablement les caractéristiques de performance du réducteur.

• Engrenages coniques : Ceux-ci comportent des dents de forme conique et sont utilisés par paires. Ils sont connus pour leur grande efficacité et leur capacité à supporter des charges importantes, mais ils peuvent être plus bruyants que les autres types et nécessitent un alignement précis.
• Engrenages à vis sans fin : Cette configuration consiste en une vis sans fin filetée qui engrène avec une roue à vis sans fin. Le principal avantage est le rapport de réduction élevé pouvant être obtenu en un seul étage et la capacité d'auto-verrouillage inhérente (empêchant le retour en arrière), bien que souvent au prix d'une efficacité moindre en raison d'un frottement de glissement plus élevé.
• Engrenages hypoïdes : Une variante spéciale d'engrenages coniques en spirale où les axes ne se croisent pas. Cette conception permet à davantage de dents d'être en contact simultanément, ce qui entraîne un fonctionnement plus fluide et plus silencieux et une capacité de couple plus élevée, souvent trouvée dans les différentiels automobiles hautes performances.

D'autres composants critiques comprennent les joints et les roulements. Des joints de haute qualité empêchent les fuites de lubrifiant et bloquent la pénétration de la poussière, de l'eau et d'autres particules abrasives. Les roulements soutiennent les arbres rotatifs, maintenant l'alignement et absorbant les charges radiales et axiales, ce qui a un impact direct sur la durée de vie et le niveau sonore de l'unité.

Le principe de fonctionnement : comment le mouvement est transformé

Le fonctionnement d'un réducteur de boîte de vitesses à angle droit est une démonstration élégante de l’avantage mécanique. La puissance de rotation est appliquée à l’arbre d’entrée. Cet arbre est relié au pignon menant (par exemple, la vis sans fin ou le pignon conique). Lorsque cet engrenage tourne, ses dents s'engagent avec les dents de l'engrenage mené (la roue à vis sans fin ou l'engrenage conique à couronne), qui est monté sur l'arbre de sortie. L'angle de 90 degrés entre les arbres est obtenu grâce à l'orientation spécifique de ces engrenages. Simultanément, la réduction de la vitesse et la multiplication du couple se produisent en raison du rapport de démultiplication, c'est-à-dire le rapport entre le nombre de dents de l'engrenage mené et le nombre de dents de l'engrenage menant. Par exemple, si un engrenage menant à 10 dents engrène avec un engrenage mené à 30 dents, le rapport de démultiplication est de 3:1. Cela signifie que l'arbre de sortie tournera à un tiers de la vitesse de l'arbre d'entrée mais avec environ trois fois le couple (moins les pertes d'efficacité). Cette transformation est essentielle pour faire correspondre la production à grande vitesse et à faible couple des moteurs principaux courants tels que les moteurs électriques aux exigences de faible vitesse et de couple élevé de machines telles que les convoyeurs, les mélangeurs ou les treuils.

Principaux avantages de la mise en œuvre de réducteurs à angle droit dans les machines

La décision d'utiliser un réducteur à boîte de vitesses à angle droit est motivée par un ensemble d'avantages convaincants qui résolvent des défis d'ingénierie fondamentaux. L’avantage le plus évident est l’efficacité spatiale. En redirigeant le flux de puissance, ces réducteurs permettent des conceptions de machines plus compactes et optimisées, s'adaptant aux espaces restreints où les réducteurs en ligne seraient impossibles. Ceci est particulièrement utile dans les systèmes complexes tels que les lignes de conditionnement automatisées ou dans les compartiments confinés des machines agricoles. De plus, ils consolident la fonctionnalité. Au lieu de nécessiter que plusieurs composants réduisent d'abord la vitesse puis changent de direction, une seule unité à angle droit accomplit les deux tâches, simplifiant la transmission, réduisant le nombre de pièces et minimisant les points de défaillance potentiels.

Un autre avantage important est la polyvalence des positions de montage. De nombreuses conceptions de réducteurs à angle droit offrent plusieurs options de montage (montées sur pied, sur bride ou sur arbre), offrant aux ingénieurs une flexibilité pendant les phases de conception et d'installation. Cette adaptabilité garantit que le réducteur peut être intégré de manière transparente dans les équipements nouveaux et existants. Du point de vue des performances, certains types, notamment les réducteurs à vis sans fin, offrent une fonctionnalité non réversible ou autobloquante précieuse. Cela signifie que le couple appliqué à l'arbre de sortie ne peut pas faire reculer l'arbre d'entrée, agissant comme un mécanisme de freinage intégré pour les applications telles que les palans, les ascenseurs et les convoyeurs sur pentes, améliorant ainsi la sécurité et le contrôle. Enfin, les réducteurs à angle droit modernes sont conçus pour une efficacité et une durabilité élevées. Des techniques de fabrication avancées, des aciers alliés de haute qualité et des profils de dents optimisés minimisent la perte de puissance due au frottement et garantissent que l'unité peut résister à de lourdes charges de choc et fonctionner de manière fiable pendant des milliers d'heures avec un minimum d'entretien.

Sélection de la meilleure boîte de vitesses à angle droit pour vos besoins spécifiques

Le choix du réducteur à angle droit optimal est un processus critique qui a un impact direct sur les performances, la longévité et la rentabilité de votre application. Une mauvaise sélection peut entraîner une panne prématurée, un fonctionnement inefficace et des temps d’arrêt coûteux. Le processus implique une évaluation minutieuse de plusieurs paramètres clés pour garantir que le réducteur est parfaitement adapté à sa fonction prévue.

Paramètres de performance critiques à évaluer

Avant même d'envisager des types ou des modèles, vous devez d'abord définir les exigences opérationnelles de votre système.

• Vitesse d'entrée (RPM) et puissance (HP/kW) : La vitesse de rotation et la puissance nominale de votre moteur principal (moteur) sont des points de départ. Le réducteur doit être conçu pour gérer la puissance d’entrée sans surchauffe.
• Vitesse de sortie et couple requis : Déterminez la vitesse de sortie souhaitée (RPM) et le couple (Nm ou lb-ft) nécessaire pour entraîner la charge. Cela dictera le rapport de réduction nécessaire (Input RPM / Output RPM).
• Cycle de service : Le réducteur fonctionnera-t-il en continu, par intermittence ou avec des démarrages/arrêts fréquents ? Les charges de choc (pics de couple soudains et intenses) doivent également être prises en compte, car elles nécessitent un réducteur avec un facteur de service plus élevé.
• Charge radiale et charge de poussée : Il s'agit de forces appliquées perpendiculairement (charge radiale) ou parallèlement (charge axiale) à l'arbre. Un dépassement de la capacité de charge nominale du réducteur peut rapidement endommager les roulements et les joints.

Au-delà de cela, l’environnement opérationnel est crucial. Le réducteur sera-t-il exposé à des températures extrêmes, à des produits chimiques corrosifs, à une humidité excessive ou à des poussières abrasives ? Ces conditions imposent des exigences en matière de joints, revêtements, matériaux de boîtier et lubrifiants spéciaux.

Comparaison des engrenages coniques et des réducteurs à vis sans fin

Le choix entre les deux types de réducteurs à angle droit les plus courants est fondamental, car il repose sur le compromis entre efficacité et rapport. La comparaison suivante souligne leurs principales différences :

Les réducteurs à engrenages coniques fonctionnent généralement avec des rendements plus élevés (95 à 98 % par étage) par rapport aux réducteurs à engrenages à vis sans fin. En effet, leur action implique plus de contact de roulement et moins de frottement de glissement. En revanche, un réducteur à vis sans fin à un étage offre généralement une plage d'efficacité de 50 à 90 %, qui diminue à mesure que le rapport de réduction augmente. Cependant, les réducteurs à vis sans fin excellent dans l'obtention de rapports de réduction élevés (5:1 à 70:1) en un seul étage compact, alors que les engrenages coniques sont souvent limités à des rapports inférieurs (1:1 à 6:1) en un seul étage. Pour des rapports plus élevés, les engrenages coniques doivent être combinés avec des étages à arbres parallèles, créant un réducteur conique-hélicoïdal, ce qui augmente la taille et le coût. De plus, les configurations d'engrenages à vis sans fin offrent souvent une fonction d'auto-verrouillage bénéfique, qui n'est généralement pas une caractéristique des engrenages coniques. Enfin, les réducteurs à engrenages coniques, en particulier les modèles à dents droites, peuvent être plus bruyants, tandis que les réducteurs à vis sans fin fonctionnent généralement plus silencieusement.

Par conséquent, le meilleure boîte de vitesses à angle droit pour les applications à couple élevé qui exigent également un rendement élevé serait souvent une conception à hélice biseautée. Pour les applications privilégiant un rapport de réduction élevé dans un encombrement compact et où un autoverrouillage est souhaité, un réducteur à vis sans fin est souvent le choix idéal et le plus économique.

Explorer les diverses applications dans tous les secteurs

La capacité unique de changer de direction et de réduire la vitesse rend le réducteur de boîte de vitesses à angle droit un composant omniprésent dans un éventail impressionnant d’industries. Dans la fabrication et la manutention, ils sont la force motrice des systèmes de convoyeurs, des palettiseurs et des véhicules à guidage automatique (AGV), fournissant le couple nécessaire pour déplacer de lourdes charges et s'intégrant parfaitement dans les entraînements d'angle des lignes de convoyeurs. L'industrie agroalimentaire s'appuie sur des réducteurs à angle droit en acier inoxydable pour les mélangeurs, les agitateurs et les équipements d'embouteillage, où l'hygiène, la résistance à la corrosion et la capacité de lavage sont primordiales. Dans le domaine des énergies renouvelables, ces réducteurs sont cruciaux dans les systèmes de suivi solaire, ajustant l'angle des panneaux tout au long de la journée pour suivre le soleil.

Les secteurs de l'exploitation minière et de la construction dépendent de réducteurs à angle droit extrêmement robustes et durables pour alimenter des équipements tels que les concasseurs, les cribles et les treuils, qui sont soumis à d'immenses charges de choc et à la poussière abrasive. Une application spécifique et critique est la découverte réducteurs à angle droit durables pour machines agricoles tels que les tracteurs, les moissonneuses-batteuses et les semoirs. Ces machines nécessitent des réducteurs capables de résister non seulement à un couple élevé, mais également à l'exposition à la boue, à la poussière et aux conditions météorologiques extrêmes. De plus, l’industrie automobile les utilise dans les différentiels et les unités de prise de force (PTO). Même les produits de consommation courante, des puissantes perceuses manuelles aux ouvre-portes de garage, utilisent des réducteurs compacts à angle droit pour fournir un couple élevé dans un espace confiné. Cette incroyable polyvalence souligne leur rôle fondamental dans la mécanique moderne.

Assurer la longévité : conseils de maintenance et de dépannage

Un entretien approprié est le facteur le plus important pour maximiser la durée de vie et la fiabilité d’un réducteur à boîte de vitesses à angle droit. Une unité bien entretenue peut fonctionner efficacement pendant des années, tandis qu'une négligence peut entraîner une panne catastrophique et des temps d'arrêt imprévus. La pierre angulaire de la maintenance est la lubrification. L’utilisation du bon type et de la bonne qualité de lubrifiant, maintenu au bon niveau, n’est pas négociable. L'huile ou la graisse réduit l'usure, dissipe la chaleur et protège contre la corrosion. Il est essentiel de suivre les recommandations du fabricant concernant le type de lubrifiant initial et les périodicités de vidange ou de regraissage. Pour les environnements difficiles ou un fonctionnement continu, ces intervalles peuvent devoir être raccourcis. Vérifiez régulièrement les fuites de lubrifiant, qui sont souvent indiquées par une accumulation d'huile autour des joints ou du boîtier.

Problèmes courants et étapes de diagnostic

Même avec un bon entretien, des problèmes peuvent survenir. Un diagnostic précoce est essentiel pour éviter que des problèmes mineurs ne se transforment en réparations majeures.

• Surchauffe: Ceci est souvent dû à une lubrification inadéquate (niveau d'huile faible, type de lubrifiant inapproprié), à une surcharge ou à une température ambiante excessive. Vérifiez d'abord la charge et l'état du lubrifiant.
• Bruit inhabituel (gémissement, grincement, cognement) : Un bruit excessif indique généralement un problème avec les engrenages ou les roulements. Des gémissements peuvent indiquer un désalignement ou une usure, tandis que le meulage suggère souvent de graves dommages aux dents d'engrenage. Un cognement peut être le signe de roulements endommagés ou d'un jeu excessif.
• Vibration: Les vibrations excessives résultent généralement d'un désalignement entre le réducteur et les unités entraînées/motrices, de roulements usés, d'une charge déséquilibrée ou d'une dent d'engrenage endommagée.
• Fuite: Les fuites d’huile sont le plus souvent attribuées à des joints défectueux. Identifiez la source de la fuite et remplacez le joint rapidement pour éviter la perte de lubrifiant et la contamination.

La mise en place d’un programme de maintenance prédictive, comprenant une analyse régulière des vibrations et une thermographie, peut aider à détecter ces problèmes à un stade précoce. Pour ceux qui s'interrogent sur comment installer correctement un réducteur à angle droit , le processus commence toujours par garantir une surface de montage ferme et plate pour éviter la déformation du boîtier. Les arbres doivent être alignés avec précision pour minimiser les vibrations et la charge sur les roulements. Toutes les connexions doivent être sécurisées et l'unité doit être lubrifiée avant le démarrage. Il est absolument essentiel de suivre le manuel d'installation du fabricant pour garantir des performances optimales et le respect de la garantie. Pour toute personne cherchant conseils d'entretien des réducteurs à angle droit , le mantra est la cohérence : des contrôles cohérents, une utilisation cohérente des bons lubrifiants et une attention constante aux sons ou aux températures inhabituels.

Considérations de coûts et facteurs d'approvisionnement

Le coût d’acquisition d’un réducteur à renvoi d’angle ne représente qu’une partie du coût total de possession. Bien que le prix initial soit toujours un facteur à prendre en compte, il doit être mis en balance avec des facteurs tels que la durée de vie prévue, les exigences d'entretien et l'efficacité énergétique. Un réducteur moins cher et de mauvaise qualité peut avoir un taux de défaillance plus élevé, entraînant des remplacements plus fréquents et des arrêts de production coûteux, le rendant finalement plus cher qu'un modèle haut de gamme et fiable. La consommation d'énergie est un autre facteur majeur. Un réducteur à engrenages coniques plus efficace, par exemple, consommera moins d'électricité au cours de sa durée de vie qu'un réducteur à vis sans fin moins efficace effectuant la même tâche, ce qui peut entraîner d'importantes économies d'énergie.

Lors de l'approvisionnement, il est essentiel de prendre en compte la réputation de qualité du fabricant, la disponibilité du support technique et les délais de livraison pour la commande initiale et les éventuelles pièces de rechange. La standardisation au sein d'une installation peut également réduire les coûts en minimisant le nombre de pièces de rechange différentes qui doivent être stockées. Les questions clés à poser incluent le facteur de service du réducteur (une évaluation de sa capacité à gérer les surcharges), les conditions de garantie et la disponibilité d'options de personnalisation si les modèles standard ne répondent pas à vos exigences spécifiques. Comprendre le coût de réducteurs de vitesse à angle droit implique cette vision holistique, équilibrant l’investissement initial avec la fiabilité et l’efficacité opérationnelles à long terme.
