Un guide complet des réducteurs planétaires : des principes de fonctionnement aux applications pratiques

Danstroduction : Pourquoi les réducteurs planétaires sont si importants

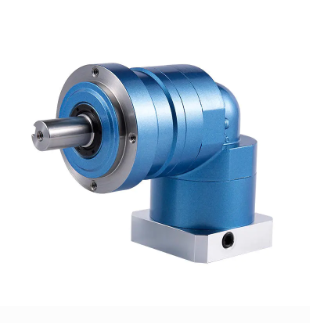

Réducteurs planétaires sont un type de système de transmission compact et très efficace. Ils jouent un rôle crucial dans les applications industrielles modernes, de l’automatisation industrielle et de la robotique aux équipements médicaux et au-delà. Cet article fournira une analyse approfondie de la technologie, expliquant comment elle fonctionne, comment sélectionner la bonne et ce qu'il faut prendre en compte lors du choix d'une marque.

Analyse approfondie des principes de fonctionnement des réducteurs planétaires

Le principal attrait d’un réducteur planétaire réside dans sa structure interne unique et son mouvement précis. Cette conception lui permet d'atteindre un rapport de transmission élevé et de produire une quantité importante de couple dans un très petit espace.

1.1 Structure : engrenage solaire, engrenage planétaire et couronne

Le système est principalement composé de trois composants principaux qui fonctionnent ensemble pour obtenir une réduction de la vitesse et une amplification du couple.

• Engrenage solaire : Situé au centre, c'est le extrémité d'entrée du système. Il reçoit l'énergie d'un moteur et entraîne les engrenages planétaires environnants, un peu comme le soleil entraîne les planètes de notre système solaire.
• Engrenages planétaires : Ces engrenages tournent autour du planétaire central. Généralement, il y en a trois à cinq, montés sur un composant appelé porte-planète . Non seulement ils tournent sur leurs propres axes, mais ils tournent également autour de l'engrenage solaire, d'où le nom du système.
• Couronne dentée : Il s’agit d’un composant circulaire externe avec des dents internes. Dans la plupart des applications, la couronne reste stationnaire et agit comme une piste pour que les planètes se mettent en orbite.

1.2 Le mouvement unique de « l'orbite » et de la « rotation »

Lorsque le planétaire reçoit de l'énergie, il s'engrène et entraîne tous les engrenages planétaires. Étant donné que les engrenages planétaires sont également en prise avec la couronne dentée stationnaire, ils sont obligés à la fois de tourner sur leurs propres axes et de tourner simultanément autour de l'engrenage solaire.

Ce mouvement orbital force le porte-planète -qui est le extrémité de sortie du système - pour tourner à une vitesse beaucoup plus faible que l'entrée. Le mouvement à grete vitesse de l'entrée est ainsi converti en une sortie à vitesse inférieure et à couple plus élevé, atteignant ainsi l'objectif de réduction de vitesse.

1.3 Comment ils obtiennent des rapports de transmission et un couple élevés

La clé des hautes performances du réducteur planétaire réside dans son chemin de transmission et sa structure unique. La différence de vitesse entre le planétaire et le porte-satellites se traduit par un rapport de démultiplication important.

Cette conception répartit également le couple sur plusieurs engrenages planétaires simultanément. Cela permet au système de supporter une charge beaucoup plus lourde qu'un système d'engrenages traditionnel de taille similaire. La conception coaxiale, avec les arbres d'entrée et de sortie sur le même axe, rend le réducteur compact et peu encombrant, ce qui est essentiel pour de nombreuses applications miniatures et de haute précision.

Applications et exemples de micro-réducteurs planétaires

En raison de leur taille compacte, de leur rendement élevé et de leur précision, les micro-réducteurs planétaires sont des composants essentiels des machines d'automatisation et de précision modernes.

2.1 Automatisation industrielle : robots collaboratifs et véhicules AGV

En automatisation industrielle, ces réducteurs sont utilisés dans les joints de robots collaboratifs pour fournir un contrôle de mouvement précis et une sortie de couple élevé. Leur haute précision et leur faible jeu sont essentiels pour garantir une interaction homme-robot sûre et pour accomplir des tâches complexes.

Dans AGV (véhicule à guidage automatique) systèmes, des micro-réducteurs entraînent les roues, assurant une navigation fluide et précise. Leur taille compacte permet une intégration facile dans le châssis du véhicule, tandis que leur capacité de charge élevée garantit à l'AGV un transport efficace des matériaux.

2.2 Dispositifs médicaux : robots chirurgicaux et équipements de réadaptation

Le domaine médical exige une précision et une fiabilité extrêmement élevées. Dans robots chirurgicaux , les microréducteurs permettent les mouvements minuscules et précis des instruments chirurgicaux, permettant aux médecins d'effectuer des opérations complexes avec une plus grande précision. Leur couple élevé et leur jeu nul garantissent stabilité et sécurité pendant les procédures.

Dans appareils de rééducation , à l'image des exosquelettes motorisés, les microréducteurs apportent une assistance contrôlée aux patients, les aidant dans les exercices de récupération. Leur légèreté et leur haute précision offrent aux patients une expérience plus sûre et plus confortable.

2.3 Electronique grand public : appareils pour maison intelligente et cardans de drones

Les microréducteurs ont également trouvé leur place dans les produits de consommation courante. Par exemple, ils pilotent les mécanismes de certains appareils intelligents pour la maison , comme les stores automatisés ou les serrures intelligentes, fournissant un couple suffisant dans un très petit boîtier.

Dans cardans de drones , ils contrôlent le tangage et le lacet de la caméra, garantissant que même pendant un vol à grande vitesse, la caméra reste stable, capturant des images fluides et sans tremblements.

Guide de sélection professionnel : calculs de réducteurs planétaires

Le choix du bon réducteur planétaire est crucial pour les performances et la durée de vie d’un système. Cela nécessite un processus de calcul méticuleux et la prise en compte de plusieurs facteurs clés.

3.1 Paramètres clés : couple, rapport, force radiale et axiale

Avant de faire une sélection, vous devez définir plusieurs paramètres critiques :

• Couple : C'est le facteur le plus important. Il comprend les deux couple de sortie nominal and couple momentané maximum . Le couple nominal est ce que le réducteur peut gérer en continu. Le couple momentané maximum, qui se produit lors du démarrage ou du freinage, peut être plusieurs fois supérieur et doit être pris en compte.
• Rapport: The gear ratio is the ratio of the input speed to the output speed. It is calculated as $i = n_{motor} / n_{out}$, where $n_{motor}$ is the motor’s speed and $n_{out}$ is the desired output speed.
• Force radiale et axiale : La force radiale est perpendiculaire à l'arbre de sortie, tandis que la force axiale est parallèle. Si ces forces dépassent les limites du réducteur, elles peuvent provoquer une usure prématurée des roulements.

3.2 Étapes de sélection : un guide étape par étape

Un processus de sélection robuste peut éviter de futures pannes d’équipement.

1. Déterminez le couple de travail et le couple de pointe : Calculez d’abord le couple requis pour un fonctionnement normal, puis déterminez le couple instantané maximum pouvant survenir lors du démarrage ou du freinage d’urgence.
2. Calculez le ratio requis : Utilisez la vitesse du moteur et la vitesse de sortie souhaitée pour trouver le rapport de démultiplication nécessaire.
3. Vérifiez les forces radiales et axiales : Calculez les forces générées par la charge et assurez-vous qu'elles sont dans les limites spécifiées dans la fiche technique du réducteur.
4. Tenez compte des contraintes de montage et de taille : Vérifiez enfin que la taille, le poids et la configuration de montage du modèle choisi sont compatibles avec votre équipement existant.

3.3 Formules et outils courants

• Formule de couple : $T = P / \omega$ ($P$ est la puissance, $ω$ est la vitesse angulaire, où $ω = 2πn/60$).
• Outils de sélection en ligne : De nombreux sites Web techniques proposent des outils en ligne qui peuvent vous aider à trouver des modèles adaptés en saisissant simplement vos paramètres. Bien qu'utile pour le contrôle initial, vérifiez toujours avec la fiche technique officielle du produit.

Dans-depth Look at the Structure and Technical Details

Pour vraiment comprendre les performances et les besoins de maintenance d'un réducteur planétaire, une étude approfondie de sa structure interne est essentielle.

4.1 Analyse détaillée : engrenage solaire, porte-planète et couronne dentée

Pour comprendre plus clairement ce système de transmission, vous pouvez commencer par la fonction et le processus de fabrication de ses composants principaux.

• Engrenage solaire : En tant qu'entrée, sa précision est essentielle au bon fonctionnement du système. Il est généralement fabriqué à partir d’acier allié à haute résistance et traité thermiquement pour une dureté et une résistance à l’usure améliorées.
• Porte-planète : Ce composant prend en charge les engrenages planétaires et détermine la puissance du système. Il doit être très rigide et stable pour éviter tout déplacement ou vibration, et sa précision de fabrication affecte directement la précision de sortie du réducteur.
• Couronne dentée : Le profil intérieur des dents de la couronne dentée doit être fabriqué avec une extrême précision. Ses tolérances dimensionnelles influencent directement le contrecoup , ce qui est un facteur clé dans la précision globale de la transmission du réducteur.

4.2 Engrenage : comment obtenir précision et efficacité

• Contrecoup: Il s’agit du petit angle de rotation de l’arbre d’entrée avant que l’arbre de sortie ne commence à bouger. Jeu nul ou faible est un indicateur clé d’un réducteur de haute précision. Pour minimiser le jeu, les fabricants utilisent des processus de haute précision tels que la rectification et le façonnage des engrenages.
• Engagement de plusieurs dents : Contrairement aux boîtes de vitesses traditionnelles, les réducteurs planétaires s'enclenchent plusieurs engrenages planétaires avec le planétaire et la couronne en même temps. Cette conception répartit le couple sur plusieurs vitesses, augmentant considérablement la capacité de charge et la résistance aux chocs du système. C'est pourquoi les réducteurs planétaires peuvent atteindre un couple élevé dans une taille aussi compacte.

Comparatif de marques et conseils d'achat

Une fois que vous avez compris la technologie, l’étape suivante consiste à choisir le bon modèle. Le marché propose une large gamme de marques, des leaders internationaux aux fabricants nationaux.

5.1 Marques internationales et marques nationales : une comparaison

• Dansternational Brands: Ils ont généralement une longue histoire d’expertise technique et d’excellence en fabrication. Leurs produits sont connus pour leur haute précision, leur longue durée de vie et leur fiabilité, en particulier dans des domaines tels que le faible jeu et le fonctionnement silencieux. Bien qu’ils bénéficient souvent d’un support technique complet, ils ont tendance à être plus chers et avec des délais de livraison plus longs.
• Marques nationales : Dans recent years, domestic brands have made significant technological strides. Their products often offer comparable performance for most industrial applications and are a great option for projects with budget constraints or tight deadlines.

5.2 Comment choisir la marque qui vous convient

Le meilleur choix dépend des besoins spécifiques de votre projet.

• Pour les applications de haute précision : Si votre projet concerne un domaine comme la robotique ou les équipements médicaux, privilégiez une marque internationale reconnue pour sa fiabilité et sa précision, même si cela coûte plus cher.
• Pour les projets sensibles aux coûts : Si votre application concerne l’automatisation générale ou la fabrication où un bon équilibre entre performances et prix est essentiel, une marque nationale de haute qualité peut être un excellent choix.

Votre décision finale doit être équilibrée performance, prix, délai de livraison et service après-vente . Examiner attentivement la fiche technique d'un produit et communiquer avec les fournisseurs sont des étapes cruciales pour faire un choix judicieux.

Conclusion : synthèse et perspectives

The réducteur planétaire , avec sa conception coaxiale unique, sa densité de couple élevée et sa précision de transmission exceptionnelle, est un composant indispensable dans l'industrie moderne. À mesure que la fabrication intelligente progresse, la demande de réducteurs encore plus précis, compacts et efficaces ne fera qu'augmenter. Comprendre ses principes et ses méthodes de sélection est essentiel pour tirer parti de cette technologie pour l'innovation future.
