Réducteur harmonique: guide de plongée profonde pour les systèmes de mouvement de haute précision

Principes de trunvunil et trunits de performance de la réduction de l'harmonique (vague de déformation)

Comment le mécanisme des ondes de déformation génère des rapports élevés dans un package compact

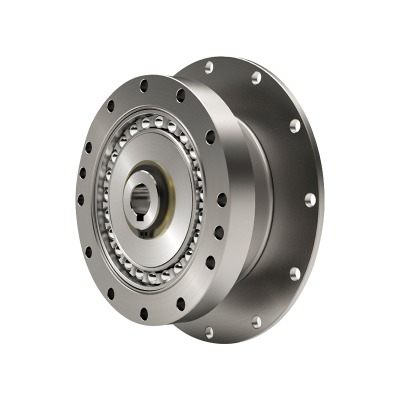

UN réducteur harmonique —Ot appelé une boîte de vitesses d'onde de contrainte - utilise une tasse flexible (flexspline), un anneau rigide avec des dents internes et un générateur d'ondes elliptiques pour atteindre des rapports de réduction qui sont exceptionnellement élevés pour la taille et la masse de l'unité. Lorsque le générateur d'ondes déforme la tasse, seuls deux lobes de la flexspline engagent l'anneau à tout instant, et parce que la flexspline a un peu moins de dents que l'anneau, chaque rotation du générateur d'onde avance l'engagement par une différence de nombre de dents, produisant une grande réduction. Cette géométrie concentre le contact dans les zones mobiles, qui se propage l'usure sur de nombreuses dents et contribue à un maillage lisse. Le résultat est une étape de l'actionneur qui offre une précision de positionnement exceptionnelle avec une réaction faible, une excellente rigidité en torsion et un mouvement reproductible même sous des charges d'inversion.

Pourquoi le contrecoup est intrinsèquement bas et comment cela profite au mouvement de précision

Dans les trains d'équipement conventionnels, le contrecoup provient de la clairance entre les dents rigides. Dans un réducteur d'onde de déformation, la déformation élastique et la pellicule dentaire circonférentielle produisent un contact presque préchargé qui minimise considérablement le jeu libre. Pour les applications nécessitant une répétabilité à arc-minuscule ou sous-arc-minuscule - telles que les cardans de la caméra, la manipulation des semi-conducteurs ou la robotique chirurgicale - cette caractéristique devient un avantage décisif. UN Réducteur harmonique de précision à faible réaction La configuration aide à maintenir la position contre les perturbations du couple et les micro-vibrations qui s'accumuleraient autrement sous forme d'erreur de contour, permettant à la boucle de contrôle d'utiliser des gains plus élevés sans oscillations passionnantes.

Efficacité, raideur et considérations de cycle de vie

L'efficacité dépend du rapport, de la lubrification et de la charge; Les valeurs typiques sont compétitives avec les stades planétaires compactes à des rapports modérés, bien que des rapports très élevés puissent montrer des pertes flexibles légèrement plus internes. La rigidité axiale et radiale est façonnée par les roulements et la géométrie des boîtiers, tandis que la rigidité en torsion reflète l'épaisseur de la paroi flexspline et l'arc de l'engagement des dents. Le cycle de vie est fortement lié à une bonne lubrification et à la gestion de la température; Les composants flexibles en stress élastique peuvent fonctionner pendant plusieurs milliers d'heures s'ils sont opérés à l'intérieur des enveloppes de couple et de vitesse spécifiées. Les concepteurs doivent considérer les cycles de service avec un mouvement de départ fréquent et un mouvement d'inversion, car le champ de déformation dans la flexspline tourne avec le générateur d'ondes et doit être maintenu en dessous des limites de fatigue.

Où les réducteurs harmoniques brillent - et où d'autres options pourraient s'adapter

Les réducteurs harmoniques excellent lorsque vous avez besoin d'une taille compacte, de rapports élevés en une étape, d'une masse basse, d'une réaction très faible et d'une précision cohérente à travers la durée de vie. Ils sont un ajustement naturel pour les articulations articulées, les têtes pan détruites, l'indexation de précision et les poignets de robots collaboratifs. Si l'application implique une rotation continue à grande vitesse avec de lourdes charges de choc ou exige des vitesses d'entrée extrêmement élevées, les concepteurs peuvent associer le réducteur à un stade de ceinture en amont ou envisager des architectures alternatives. Pourtant, dans la majorité des tâches à grande vitesse et de haute précision, l'approche des ondes de déformation donne la meilleure efficacité volumétrique et précision par kilogramme.

De la charge à un rapport: un guide pratique pour calcul du couple de réducteur harmonique

Traduire les exigences du monde réel en nombres mécaniques

Un processus de dimensionnement robuste commence par cartographier tous les couples externes: le couple de gravité statique de la charge utile et du lien, le couple d'accélération dynamique des profils de mouvement souhaités, les couples de friction et de joint et les couples de perturbation comme la traînée de câble. Ajoutez des facteurs de sécurité pour l'incertitude et incluez le cycle de service. L'objectif central est de s'assurer que le réducteur peut transmettre des couples de pointe et de RMS sans chauffage ou fatigue excessif. Le ratio est ensuite sélectionné pour maintenir le servomoteur fonctionnant dans une région de vitesse-Torque favorable tout en atteignant des cibles de résolution. Étant donné que les réducteurs harmoniques offrent des rapports à un stade très élevés, vous pouvez souvent choisir un moteur plus petit sans compromettre la précision, à condition que la vitesse d'entrée autorisée du réducteur soit respectée.

Flux de travail étape par étape avec des exemples d'équations

• Calculez le couple de gravité: T _g = m · g · l · cos (θ) À propos de l'axe articulaire au pire des cas.
• Calculez le couple d'accélération: T _a = J · α , avec J comme reflétait l'inertie et α comme accélération angulaire.
• Summer des couples externes et ajouter une marge: T _req = (T _g T _a T _f ) · SF .
• Sélectionnez le rapport de donc la vitesse du moteur et le couple tombent dans son point idéal et vérifiez la limite de vitesse d'entrée du réducteur.
• Vérifiez la raideur de torsion contre le positionnement et le stage des cibles de temps.

Instantané de dimensionnement illustratif

Considérez un articulation du poignet avec un outil de 2,5 kg à un rayon de 0,25 m, ciblant 300 ° / s avec des inversions rapides. Le couple de gravité au pire pose est d'environ 2,5 · 9,81 · 0,25 ≈ 6,13 n · m. Supposons que l'accélération ajoute 3,5 n · m et le frottement encore 0,4 n · m. Avec un facteur de sécurité de 1,6, le couple de sortie requis devient (6,13 3,5 0,4) · 1,6 ≈ 16,7 n · m. Choisissez un rapport qui permet au moteur de le livrer après la réduction tout en gardant la vitesse d'entrée dans les limites et en garantissant que l'inertie réfléchie est gérable pour le contrôle. Enfin, vérifiez le couple continu au service RMS du joint afin que les limites thermiques soient respectées sur le profil de la mission.

Exemple de table de paramètres

Le flux de travail ci-dessus incarne l'esprit de réducteur harmonique calcul de couple : Quantifier, marge, vérifier le comportement thermique et itérer le rapport jusqu'à ce que l'actionneur atteigne la vitesse, la rigidité et les objectifs de précision sans composants surdimensionnés.

Concevoir un Réducteur harmonique du bras robotique dans les cellules industrielles

Cartographie des exigences conjointes à travers la chaîne cinématique

Un bras multi-axe présente généralement des exigences de couple décroissantes de la base au poignet; Cependant, les exigences de précision augmentent souvent vers l'effecteur final. Lors de la sélection d'un Réducteur harmonique du bras robotique joints, la base peut favoriser un couple et une rigidité plus élevés pour la stabilité de position sous de longs liens, tandis que le poignet exige un réaction récessionnat minimale et une faible masse pour l'agilité. La dimension axiale compacte du réducteur aide à maintenir le centre de masse du bras près de chaque axe, réduisant le contre-torque requis et améliorant l'efficacité énergétique à travers les cycles de service avec des départs et des arrêts fréquents.

Considérations de contrôle: correspondance d'inertie et conformité

Étant donné que le rapport réducteur multiplie le couple du moteur et divise la vitesse, il augmente également l'inertie réfléchie par le carré du rapport comme le montre le moteur. Il est essentiel de conclure un équilibre entre le rapport élevé pour la résolution et le rapport modeste pour la contrôlabilité. Une inertie excessive réfléchie peut forcer les gains de contrôle conservateurs et allonger le temps de décantation. La conformité en torsion du réducteur doit être prise en compte dans le modèle de servo; Trop peu de rigidité peut coupler avec une inertie de charge et créer des modes légèrement amortis, tandis qu'une configuration plus rigide prend en charge une bande passante plus élevée et un suivi de chemin plus net sans dépassement.

Facteurs environnementaux et de fiabilité

Les cellules industrielles exposent les articulations aux oscillations de température, à la poussière et aux impacts occasionnels. Sélectionnez l'étanchéité et la lubrification compatibles avec l'environnement et les plans de maintenance. Si le bras connaît des changements d'outils fréquents, envisagez une marge de sécurité supplémentaire pour les couples transitoires lors de l'amarrage. Pour les axes verticaux qui doivent maintenir la charge pendant la perte de puissance, intégrez un frein ou choisissez un réducteur avec une baisse interne faible pour limiter la distance de chute pendant que le frein s'engage.

Comparaison de l'accent mixte du bras

Sélection d'un Réducteur harmonique compact pour le cobot Articulations

Sécurité à l'échelle humaine et besoin de transmissions légères

Les robots collaboratifs partagent des espaces de travail avec les gens et priorisent ainsi la dynamique lisse et intrinsèquement sûre. UN Réducteur harmonique compact pour le cobot offre une forte réduction d'une petite enveloppe, aidant les bras légers qui limitent l'inertie et l'impact de l'énergie. L'engagement lisse et proche de zéro prend en charge l'estimation du couple à haute résolution pour la détection de collision, tandis que la compacité permet aux actionneurs d'être nichés dans des profils de liaison mince qui sont plus faciles à protéger et à protéger pour la sécurité.

Détrobabilité et contrôle de la force

Les cobots bénéficient de joints qui peuvent être en arrière avec un couple raisonnable afin que le système puisse détecter et répondre à un contact inattendu. Les réducteurs harmoniques varient dans la tradivabilité apparente en fonction du rapport et du frottement du sceau; La sélection des ratios modérés et une lubrification optimisée aident. Parce que les cobots fonctionnent souvent à des vitesses plus faibles avec une interaction humaine fréquente, une marge thermique et un couple continu - pas juste un pic - devraient être vérifiés. Les moteurs à décons matière faible associés à des réducteurs qui minimisent la striction améliorent le contrôle de petite force, permettant des modes d'assemblage et de guidage à la main conformes.

Charge utile, espace de travail et cycles de service

Bien que les charges utiles collaboratives puissent être modestes, les étendues à longue et les poses horizontales étendues peuvent toujours générer un couple de gravité significatif. Le réducteur doit être dimensionné pour la posture pire des cas tout en tenant compte des fonctions de sécurité comme la puissance et la limitation de la force qui peuvent demanter des vitesses maximales admissibles. Les concepteurs doivent modéliser les tâches communes - la cueillette de la bine, la tenue de la machine, le tour de tour de tour - pour déterminer le couple RMS véritable et garantir que la notation thermique du réducteur n'est pas dépassée pendant le fonctionnement collaboratif continu.

Considérations axées sur le cobot contre les armes industrielles générales

Cadre de décision: Réducteur harmonique vs boîte de vitesses planétaires

Comparaison des architectures à travers les métriques qui comptent

Les transmissions de l'onde de déformation et des planétaires peuvent fournir des rapports élevés et une densité de couple, mais leurs comportements diffèrent de la manière qui affecte la pertinence de l'application. Les unités harmoniques mettent l'accent sur le contrecoup ultra-bas, la longueur axiale compacte et les rapports élevés à un étage, ce qui les rend excellents pour les joints de précision et les poignets compacts. Les stades planétaires offrent généralement une capacité de vitesse d'entrée plus élevée, une forte résistance aux chocs et une très bonne efficacité à des rapports modérés, qui peuvent être attrayants pour les axes de rotation continus et les broches dense de puissance. Lors de l'évaluation Réducteur harmonique vs boîte de vitesses planétaires Options, peser la stabilité des contrecoups sur la vie, la rigidité en torsion, le bruit, les intervalles de lubrification et l'empreinte thermique de votre cycle de service.

Table de comparaison côte à côte

Choisir avec l'intention, pas l'habitude

Si votre KPI est une précision reproductible avec une conformité minimale, un Réducteur harmonique de précision à faible réaction La configuration offre des avantages clairs. Si votre KPI est une rotation continue à grande vitesse et une résilience aux chocs répétitifs, un stade planétaire peut être plus simple. De nombreux systèmes se mélangent tous les deux: harmonique au poignet pour la précision et le planétaire aux axes antérieurs pour le débit de puissance. Commencez par les exigences mesurables, pas les choix hérités.

Mettre tout cela ensemble: sélection, intégration et longévité

Une liste de contrôle pratique pour la sélection des premiers passes

• Définir le couple de sortie: PEAK ET RMS, y compris les facteurs de sécurité.
• Définir les cibles de précision: contrecoup admissible, rigidité en torsion, répétabilité.
• Choisissez le rapport via calcul du couple de réducteur harmonique et correspondance du moteur.
• Vérifiez les limites de vitesse d'entrée, les charges surplombantes autorisées et la durée de vie.
• Confirmer la montée thermique au cycle de service; Planifiez les chemins de chaleur et le montage.
• Évaluer la trackdivabilité et la conformité pour les tâches contrôlées par la force dans un compact réducteur harmonique pour Cobot ou un Réducteur harmonique du bras robotique .

Les notes d'intégration qui protègent la précision

Les faces de montage doivent être plates et co-axiales; Même les petites désalignements peuvent précharger les roulements et déformer la vie flexible et dégradante. Utilisez des couples de boulons recommandés et des modèles de séquence. Évitez de transmettre un choc externe à travers le boîtier en découplant les luminaires si possible. Pour la gestion des câbles, achemine les sections Flex pour minimiser les couples de frottement ajoutés qui masqueraient les seuils de détection de collision délicats.

Pratiques de maintenance qui maintiennent le contrecoup bas dans le temps

Utiliser les intervalles de lubrifiant et de recharge spécifiés; La graisse excessive ou incompatible peut augmenter la température et réduire l'efficacité. Suivre la température pendant les cycles longs; Si le logement est plus chaud que prévu, révisitez les hypothèses du cycle de service, le flux d'air ambiant ou la sélection de ratio. Mesurer périodiquement la rigidité statique et l'erreur de positionnement sur un luminaire de test; L'augmentation de la conformité peut avertir de l'usure avant qu'elle ne affecte la qualité de la production.

Résumé de l'intégration et à ne pas faire
