Guide de sélection des réducteurs planétaires à couple élevé : trouver la bonne solution pour vos applications de servomoteur et de robotique

Dans le monde dynamique de l’automatisation industrielle et de la robotique, l’efficacité et la fiabilité d’un système dépendent souvent de ses composants principaux. Le Réducteur planétaire à couple élevé se présente comme l’un de ces éléments critiques, essentiel pour fournir puissance et précision dans une forme compacte. Ce guide est conçu pour démystifier le processus de sélection, en vous aidant à parcourir les facteurs clés et les spécifications techniques pour choisir la boîte de vitesses parfaite pour vos besoins spécifiques. Nous aborderons les principes fondamentaux de ces boîtes de vitesses, approfondirons les paramètres techniques critiques, explorerons des scénarios d'application spécifiques pour les servomoteurs et la robotique, et enfin, discuterons du moment où une solution personnalisée est la meilleure voie à suivre.

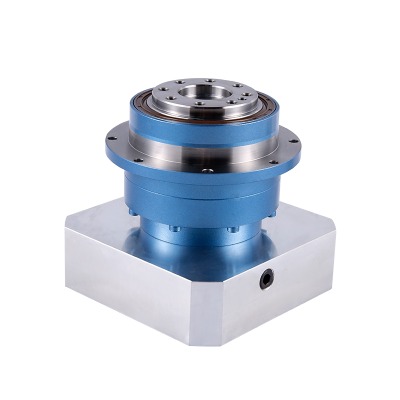

2. Comprendre les réducteurs planétaires à couple élevé

2.1 Qu'est-ce qu'un réducteur planétaire ?

Un réducteur planétaire, également connu sous le nom de réducteur épicycloïdal, est un système d'engrenage sophistiqué qui utilise une disposition unique d'engrenages pour obtenir des rapports de réduction élevés et une excellente transmission de couple. Le système se compose d'un engrenage solaire central, de plusieurs engrenages planétaires qui tournent autour de l'engrenage solaire et d'une couronne avec des dents internes qui entourent l'ensemble. Cette configuration est souvent comparée à notre système solaire, avec l'engrenage solaire au centre et les engrenages planétaires en orbite autour de lui. Cette conception permet de partager la charge entre plusieurs engrenages planétaires, ce qui augmente considérablement la capacité de couple et améliore l'efficacité globale du système par rapport aux boîtes de vitesses traditionnelles à arbres parallèles. La taille compacte d'un réducteur planétaire, combinée à sa capacité à gérer un couple immense, en fait un choix privilégié dans une large gamme d'applications industrielles. Alors qu'un réducteur planétaire à un étage offre un rapport de réduction substantiel, plusieurs étages peuvent être empilés pour obtenir des rapports encore plus élevés, une pratique courante pour les applications nécessitant des vitesses de sortie très faibles et un couple très élevé.

2.2 Pourquoi un couple élevé est-il si important ?

Le terme Réducteur planétaire à couple élevé n'est pas seulement une expression marketing ; il définit une caractéristique de performance critique. Un couple élevé est l’équivalent en rotation d’une force linéaire. Dans une boîte de vitesses, cela permet au système de transmettre une grande quantité de puissance d’un moteur à haute vitesse et à faible couple à une sortie à basse vitesse et à couple élevé. Ceci est crucial pour les applications qui impliquent de déplacer de lourdes charges, de surmonter une résistance importante ou d’obtenir des accélérations et décélérations rapides. Pour un Réducteur planétaire à couple élevé pour servomoteur , cette capacité se traduit directement par des performances améliorées de la machine. Par exemple, dans un bras robotique, la boîte de vitesses doit fournir suffisamment de couple pour soulever des objets lourds et maintenir sa position contre la gravité sans courant moteur excessif. Sans une boîte de vitesses à couple élevé, le moteur serait sujet à une surchauffe et à une panne prématurée. La taille compacte de ces boîtes de vitesses, combinée à leur densité de puissance exceptionnelle, signifie que les ingénieurs peuvent concevoir des machines plus petites, plus légères et plus efficaces sans compromettre la solidité et la fiabilité. L'importance d'un couple élevé ne peut être surestimée ; c'est le paramètre fondamental qui garantit qu'un système peut remplir sa fonction prévue dans les conditions les plus exigeantes.

3. Paramètres techniques clés : comment choisir la bonne boîte de vitesses

3.1 L'importance d'un faible jeu

Le jeu est un facteur critique dans les performances d'un réducteur planétaire, en particulier dans les applications de précision. Il est défini comme le faible jeu de rotation ou le jeu entre les dents de l'engrenage. Bien qu'un certain jeu soit inhérent à tout système d'engrenage, un jeu excessif peut entraîner des problèmes importants. Dans un réducteur planétaire à faible jeu et à couple élevé , les tolérances de fabrication sont extrêmement serrées pour minimiser ce jeu. Les conséquences d'un jeu élevé incluent un positionnement imprécis, des vibrations pendant le fonctionnement et une usure prématurée des dents de l'engrenage. Pour des applications telles que l'usinage CNC, les dispositifs médicaux et les véhicules à guidage automatique (AGV), chaque degré de précision de rotation est crucial. Une boîte d'engrenages à faible jeu garantit un mouvement fluide et reproductible, ce qui est essentiel pour maintenir l'intégrité du processus de fabrication ou la précision d'un mouvement robotique. Pour obtenir un faible jeu, les fabricants utilisent souvent des techniques spécialisées de taille d'engrenages, des roulements de précision et des processus d'assemblage avancés. Pour un acheteur potentiel, comprendre l’importance d’un faible jeu est essentiel pour différencier une boîte de vitesses de haute qualité et hautes performances d’un modèle bas de gamme.

3.2 Couple et capacité de charge

Le couple est la spécification la plus importante pour un réducteur planétaire. Il dicte la quantité de force de rotation que la boîte de vitesses peut produire. Lors de la sélection d'une boîte de vitesses, vous devez prendre en compte deux valeurs de couple principales : le couple nominal et le couple maximal. Le couple nominal est le couple continu que la boîte de vitesses peut transmettre tout au long de sa durée de vie sans surchauffe ni panne. Cette valeur est utilisée pour dimensionner le réducteur pour des conditions normales de fonctionnement. Le couple maximal, quant à lui, est le couple maximal que la boîte de vitesses peut gérer pendant une courte durée, généralement lors d'une accélération, d'une décélération ou de charges de choc. Ne pas tenir compte du couple maximal peut conduire à une défaillance catastrophique. Il est également important de prendre en compte les charges axiales et radiales que l'arbre de sortie peut supporter, car ces forces peuvent affecter la durée de vie des roulements et des engrenages. Une boîte de vitesses avec une capacité de charge élevée peut mieux résister aux contraintes des charges lourdes ou en porte-à-faux. Voici une comparaison simple des types de couple :

3.3 Rapport de démultiplication

Le rapport de transmission est le rapport entre la vitesse d'entrée et la vitesse de sortie. C'est un paramètre fondamental qui influence directement les performances de l'ensemble du système. Un rapport de démultiplication plus élevé entraînera une vitesse de sortie inférieure mais un couple de sortie proportionnellement plus élevé. Par exemple, une boîte de vitesses avec un rapport de 10:1 réduira la vitesse d'entrée d'un facteur 10 et augmentera le couple d'un facteur 10 (moins les pertes d'efficacité). Choisir le bon ratio est un compromis crucial. Si votre application nécessite une vitesse élevée, vous aurez besoin d'un rapport de démultiplication inférieur, ce qui signifie moins de multiplication du couple. A l’inverse, si vous devez déplacer une charge très lourde, vous aurez besoin d’un rapport de démultiplication élevé pour fournir le couple nécessaire, mais cela limitera votre vitesse maximale. Le processus de sélection doit commencer par une analyse des exigences de vitesse et de couple de votre application. Sur la base de ces besoins, vous pouvez ensuite calculer le rapport de démultiplication nécessaire. Il est également important de considérer le nombre d’étages de la boîte de vitesses. Une boîte de vitesses à un étage est plus simple et plus efficace, mais une boîte de vitesses à plusieurs étages peut atteindre des rapports beaucoup plus élevés dans un espace compact. Le choix entre une conception à un ou plusieurs étages dépend des exigences spécifiques de votre application en matière de vitesse, de couple et d'encombrement.

3.4 Dimensions et montage

L'intégration physique de la boîte de vitesses dans votre machine est tout aussi importante que ses spécifications techniques. Les dimensions et la configuration de montage du réducteur doivent être compatibles avec votre moteur et l'espace disponible. Les fabricants proposent diverses options de montage, notamment des supports à bride, des supports sur arbre et des supports sur pied. Il est essentiel de confirmer que la bride de sortie de la boîte de vitesses correspond aux dimensions et au modèle de boulons de votre moteur pour garantir une connexion sûre et rigide. L'arbre d'entrée de la boîte de vitesses doit également être compatible avec l'arbre du moteur. Une connexion mal adaptée peut entraîner des vibrations, un désalignement et une usure prématurée. De plus, vous devez tenir compte du poids et de la taille de la boîte de vitesses, en particulier dans les applications où le poids est un problème, comme dans l'aérospatiale ou les équipements portables. Bien que de nombreuses boîtes de vitesses suivent des dimensions standardisées, certaines applications peuvent nécessiter des brides ou des adaptateurs usinés sur mesure pour garantir un ajustement parfait. Référez-vous toujours aux dessins techniques et aux spécifications du fabricant avant de faire un achat. Le bon ajustement physique garantit non seulement un processus d'assemblage fluide, mais également la fiabilité et la stabilité à long terme de l'ensemble de votre système d'entraînement.

4. Scénarios d'application spécifiques

4.1 Réducteurs planétaires à couple élevé pour servomoteurs

Les servomoteurs sont largement utilisés dans l'automatisation industrielle en raison de leur capacité à fournir un contrôle précis de la vitesse, de la position et du couple. Cependant, ils fonctionnent généralement à des vitesses élevées et à un faible couple. C'est là qu'un Réducteur planétaire à couple élevé pour servomoteur devient indispensable. En associant le servomoteur à une boîte de vitesses, vous pouvez obtenir une vitesse de sortie inférieure et un couple nettement plus élevé, permettant au moteur d'entraîner des charges plus importantes et plus lourdes. Cette combinaison est courante dans un large éventail d’industries. Par exemple, dans les machines d’emballage, la boîte de vitesses permet au servomoteur de positionner rapidement et précisément les produits sur un tapis roulant. Dans les équipements d’impression, il garantit une alimentation papier cohérente et précise. Dans les chaînes d’assemblage automatisées, il fournit la force nécessaire pour serrer les vis ou mettre en place des composants avec une grande précision. La boîte de vitesses agit également comme un réducteur, permettant au moteur de fonctionner dans sa plage de vitesse optimale, là où il est le plus efficace et produit le moins de chaleur. Le faible jeu d'un réducteur planétaire de précision est particulièrement avantageux dans ces applications, car il garantit que la haute précision du servomoteur n'est pas perdue lors de la transmission de puissance.

4.2 Réducteurs planétaires à couple élevé pour la robotique

La robotique représente l'une des applications les plus exigeantes pour les réducteurs planétaires. Les articulations des robots nécessitent des composants non seulement puissants mais également légers et compacts pour minimiser la masse globale du bras. La densité de puissance élevée d'un réducteur planétaire à couple élevé pour la robotique en fait le choix parfait. La conception permet à la boîte de vitesses de supporter d’immenses charges et des changements brusques de direction, courants dans les mouvements robotiques. De plus, la fonction de faible jeu est absolument essentielle en robotique. Tout jeu ou inclinaison dans la boîte de vitesses se traduirait directement par un positionnement inexact de l'effecteur final du robot, rendant impossible l'exécution de tâches précises comme le soudage, la peinture ou un assemblage complexe. La rigidité en torsion élevée d'un réducteur planétaire contribue également à la rigidité et à la répétabilité globales du robot. Dans un bras robotique, plusieurs boîtes de vitesses sont utilisées au niveau de chaque articulation, et leurs performances cumulées déterminent la précision du robot. Pour cette raison, le choix d’une boîte de vitesses de haute qualité constitue un investissement dans les performances globales et la fiabilité du système robotique. La boîte de vitesses permet au robot d'effectuer des tâches complexes et répétables avec rapidité et précision, ce qui en fait un composant essentiel de l'automatisation industrielle moderne.

5. Quand envisager une solution personnalisée

Bien qu'une grande variété de réducteurs standards soient disponibles sur le marché, certaines applications ont des exigences uniques qui ne peuvent pas être satisfaites par les produits disponibles dans le commerce. Dans de tels cas, un réducteur planétaire personnalisé à couple élevé est la solution idéale. Une boîte de vitesses personnalisée est conçue et fabriquée pour répondre aux spécifications exactes de votre application. Cela peut être dû à des contraintes d'espace uniques, à une interface moteur non standard, à la nécessité d'un rapport de transmission très spécifique ou à la nécessité d'un réducteur capable de fonctionner dans des conditions environnementales extrêmes, telles que des températures élevées, le vide ou des environnements corrosifs. Travailler avec un fabricant sur une solution personnalisée garantit que chaque aspect de la boîte de vitesses, des matériaux utilisés à la géométrie des engrenages, est optimisé pour vos besoins spécifiques. Cela peut conduire à des améliorations significatives de l’efficacité, de la durée de vie et des performances globales du système. Même si l’investissement initial pour une boîte de vitesses personnalisée peut être plus élevé, les avantages à long terme en termes de fiabilité et de réduction des coûts de maintenance dépassent souvent la dépense initiale. Voici une comparaison pour vous aider à décider :

La sélection d'un réducteur planétaire à couple élevé est une étape cruciale dans la conception de tout système performant. En comprenant les paramètres clés tels que le couple, le jeu et le rapport de démultiplication, vous pouvez prendre une décision éclairée qui aura un impact significatif sur la fiabilité et l'efficacité de votre système. Que vous recherchiez une solution standard ou un coutume réducteur planétaire à couple élevé , un partenariat avec un expert peut vous assurer de trouver la solution idéale pour vos besoins. Une boîte de vitesses bien choisie est un investissement dans les performances, la précision et la longévité de votre application.
