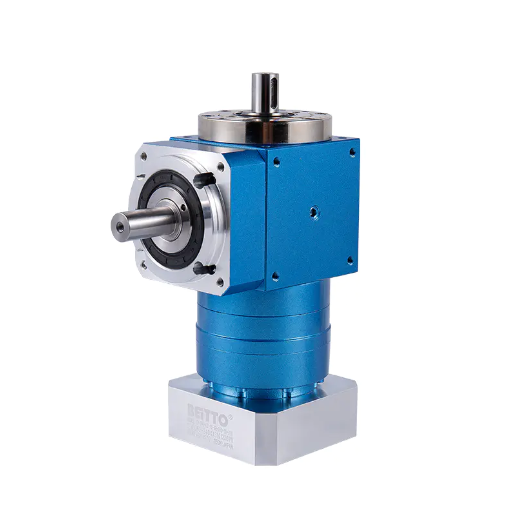

Le guide ultime des réducteurs planétaires à couple élevé : conception, avantages et applications

Dans le monde du contrôle de mouvement de précision et de la transmission de puissance, peu de composants sont aussi critiques et polyvalents que le réducteur planétaire à couple élevé . Réputés pour leur densité de couple, leur rigidité et leur précision exceptionnelles, ces réducteurs constituent l’épine dorsale des applications industrielles exigeantes. Ce guide complet examine les principes d'ingénierie, les principaux avantages et les critères de sélection des réducteurs planétaires, en mettant l'accent sur les solutions à couple élevé pour les tâches les plus difficiles.

Comprendre l'architecture des réducteurs planétaires

À la base, un système d’engrenage planétaire se compose de trois composants principaux disposés de manière concentrique, imitant un système solaire. Cette conception unique est à l’origine de ses capacités remarquables.

Composants de base et leur fonction

• Engrenage solaire : L'engrenage central, qui est généralement le pilote d'entrée.
• Engrenages planétaires : Plusieurs engrenages qui gravitent autour du planétaire, engrenant à la fois le soleil et la couronne.
• Porte-planète : Maintient les engrenages planétaires en place et sert souvent de sortie, délivrant un couple multiplié.
• Couronne (anneau) : L'anneau extérieur avec des dents tournées vers l'intérieur qui entoure l'ensemble du système, généralement maintenu stationnaire ou utilisé comme sortie alternative.

Comment la multiplication du couple est obtenue

La puissance de la conception planétaire réside dans sa capacité à répartir la charge sur plusieurs engrenages planétaires. Ce partage de charge est ce qui permet à un facteur de forme compact de gérer des forces immenses. Lorsque le couple est appliqué au planétaire, il entraîne les engrenages planétaires, qui « marchent » ensuite le long de la couronne dentée stationnaire. Cette action fait tourner le porte-satellites à une vitesse réduite mais avec un couple considérablement accru. Le rapport de réduction est déterminé par le nombre de dents du soleil, des planètes et de la couronne dentée. Comme indiqué dans les textes d'ingénierie mécanique, la formule fondamentale pour le rapport d'un ensemble planétaire simple (avec une couronne fixe) est 1 (dents de couronne / dents d'engrenage solaire), ce qui explique les rapports élevés pouvant être obtenus en un seul étage [1].

Principaux avantages des réducteurs planétaires à couple élevé

Le choix d'un réducteur planétaire plutôt que d'autres types, tels que les modèles à arbres parallèles ou à vis sans fin, offre un ensemble distinct d'avantages pour les applications hautes performances.

Unvantages critiques dans les scénarios à forte demande :

• Rapport couple/volume exceptionnel : Le partage de charge entre plusieurs planètes permet d'obtenir un couple de sortie beaucoup plus élevé dans un boîtier plus petit et plus économe en espace par rapport aux autres types d'engrenages.
• Haute précision et faible jeu : La fabrication de précision conduit à un déplacement angulaire minimal entre l'entrée et la sortie sous charge, crucial pour la robotique et les systèmes de positionnement automatisés.
• Rigidité et rigidité en torsion supérieures : La conception coaxiale et les multiples points de contact des engrenages offrent une excellente résistance à la torsion sous charge, garantissant une transmission précise du mouvement.
• Haute efficacité : Avec des rendements dépassant souvent 97 % par étage, les réducteurs planétaires minimisent les pertes de puissance, réduisant ainsi la production de chaleur et les coûts d'exploitation.

Pour les ingénieurs, il est essentiel de comprendre les compromis entre les différentes architectures de boîtes de vitesses. Une comparaison directe clarifie l’avantage planétaire :

Relever les défis courants et les considérations techniques

Bien que les réducteurs planétaires soient robustes, leurs performances et leur longévité dépendent de la résolution de problèmes de conception et d’exploitation spécifiques.

Surmonter la dissipation thermique dans les applications à couple élevé

Un fonctionnement continu sous des charges élevées génère une chaleur importante. Une gestion thermique efficace n’est pas une option mais une nécessité. Les conceptions avancées intègrent des fonctionnalités telles que des ailettes de refroidissement intégrées, des chemins de lubrification optimisés et l'utilisation de lubrifiants synthétiques hautes performances. Par exemple, lors de la spécification d'une boîte de vitesses pour Entraînements par engrenages planétaires à couple élevé et service continu , les ingénieurs doivent calculer la puissance thermique pour garantir que l'unité peut dissiper la chaleur aussi efficacement qu'elle transmet le couple.

Assurer la durabilité et la longue durée de vie

La durabilité est primordiale, en particulier dans les environnements difficiles. La clé de la longévité réside dans la qualité de l’usinage des dents d’engrenage, de la sélection des roulements et de l’intégrité du boîtier. Le meulage précis des dents d'engrenage pour obtenir un profil parfait réduit les concentrations de contraintes et minimise l'usure. De plus, la sélection de roulements capables de supporter à la fois les charges radiales et axiales des engrenages planétaires est essentielle. Une boîte de vitesses conçue pour réducteurs planétaires robustes pour l'automatisation industrielle comprendra souvent des engrenages carburés et trempés, des roulements de grande capacité et des boîtiers robustes et scellés pour exclure les contaminants.

Sélection du taux de réduction optimal

Le rapport de réduction a un impact direct sur la vitesse de sortie, le couple et l'inertie du système. Un réducteur planétaire à plusieurs étages permet des rapports extrêmement élevés (par exemple 100:1 ou plus) tout en conservant une taille compacte. La sélection du bon rapport implique d'équilibrer la vitesse de fonctionnement du moteur avec la vitesse de sortie et le couple souhaités. C'est une étape critique dans la conception de systèmes comme systèmes d'engrenages planétaires à faible jeu et à couple élevé pour l'indexation de précision ou les bras robotisés, où la réponse dynamique et la précision de positionnement sont interdépendantes.

Plongée en profondeur dans des domaines d'application spécifiques

Les propriétés uniques des réducteurs planétaires à couple élevé les rendent indispensables dans un large éventail d’industries.

Robotique et machines automatisées

En robotique, la précision, la compacité et la fiabilité ne sont pas négociables. Les réducteurs planétaires sont la solution privilégiée pour les entraînements d'articulations de robots, fournissant le couple élevé nécessaire au déplacement des manipulateurs tout en maintenant un contrôle de position précis. Leur faible jeu est essentiel pour une précision reproductible. C'est pourquoi ils sont au cœur de réducteurs planétaires à couple élevé pour bras robotiques , permettant des mouvements fluides, puissants et précis dans les robots d'assemblage, de soudage et de manutention.

Systèmes d'énergie renouvelable

Le secteur des énergies renouvelables présente certaines des conditions d’exploitation les plus exigeantes. Dans les systèmes de contrôle du pas et du lacet des éoliennes, les boîtes de vitesses doivent résister à des charges énormes et variables, aux intempéries et nécessiter un entretien minimal sur des décennies. Les réducteurs planétaires, avec leur capacité de couple élevée et leur durabilité, sont parfaitement adaptés à ces fonctions. Leur conception leur permet de transférer et de contrôler efficacement les forces massives impliquées dans le réglage des aubes de turbine.

Équipement mobile et tout-terrain

Pour les pelles hydrauliques, les grues et autres machines lourdes, la densité de puissance et la robustesse sont essentielles. Les engrenages planétaires sont souvent utilisés dans les entraînements de roues et les couronnes d'orientation de ces machines. Leur capacité à supporter des charges de choc et à fournir un couple élevé dans une enveloppe compacte est inégalée. Une fois intégré dans réducteurs planétaires pour matériel minier et de construction , ils sont conçus avec une étanchéité et une résistance à la corrosion améliorées pour fonctionner de manière fiable dans des environnements poussiéreux, humides et abrasifs.

Innovation et avenir de la technologie des engrenages planétaires

La recherche de performances supérieures continue de stimuler l’innovation. La recherche se concentre sur des domaines tels que les matériaux avancés (par exemple, les composites et les alliages à haute résistance), les processus de traitement thermique exclusifs et les techniques de fabrication d'ultra-précision. De plus, l'intégration de capteurs pour la surveillance de l'état et la maintenance prédictive devient une fonctionnalité standard dans les boîtes de vitesses « intelligentes » de nouvelle génération. Ces avancées visent à repousser les limites de ce qui est possible pour réducteur planétaire à couple élevé performances, conduisant à une efficacité encore plus grande, une durée de vie plus longue et une intégration plus intelligente dans les systèmes industriels interconnectés [2].

Sélection du bon réducteur planétaire à couple élevé : un guide pratique

Faire la bonne sélection implique une évaluation systématique des exigences de votre application par rapport aux spécifications de la boîte de vitesses.

Paramètres critiques à évaluer

• Couple nominal et couple maximal : Assurez-vous que le couple nominal de la boîte de vitesses correspond à votre charge continue et que son couple maximal dépasse toutes les charges de choc attendues.
• Rapport de réduction : Faites correspondre le rapport à la vitesse de sortie et au couple souhaités, en tenant compte des caractéristiques du moteur.
• Contrecoup : Spécifiez une valeur de jeu qui répond aux besoins de précision de votre application (par exemple, <5 arc-min pour une automatisation de haute précision).
• Configuration d'entrée/sortie : Confirmez que les types d'arbres (clavetés, cannelés), les tailles et l'interface de montage (bride, pied) sont compatibles.
• Évaluations environnementales : Vérifiez les indices IP (Ingress Protection) pour la résistance à la poussière et à l'eau, et assurez-vous que la plage de températures de fonctionnement est appropriée.

Foire aux questions (FAQ)

1. Qu'est-ce qui rend un réducteur planétaire « à couple élevé » ?

A réducteur planétaire à couple élevé est spécialement conçu pour fournir un couple de sortie exceptionnellement élevé par rapport à sa taille. Ceci est obtenu grâce à des dents d'engrenage trempées et usinées avec précision, des arrangements de roulements optimisés et souvent plusieurs étages d'engrenages pour multiplier efficacement le couple dans un boîtier compact.

2. Comment puis-je savoir si j'ai besoin d'un modèle à faible jeu ?

Vous avez besoin d'un système d'engrenage planétaire à faible jeu et à couple élevé si votre application implique un positionnement précis, une indexation répétitive ou une inversion rapide du mouvement. Les exemples incluent les bras robotiques, les tables rotatives CNC et les platines d'automatisation de précision où même les plus petites erreurs de position sont inacceptables.

3. Les réducteurs planétaires peuvent-ils supporter un fonctionnement continu et intensif ?

Oui, mais ils doivent être spécialement conçus pour cela. Recherchez les boîtes de vitesses commercialisées pour Entraînements par engrenages planétaires à couple élevé et service continu . Les principales caractéristiques comprennent une gestion thermique robuste (ailettes de refroidissement, lubrification efficace), des roulements de haute qualité et des engrenages conçus pour une durée de vie prolongée sous charge constante.

4. Pourquoi les réducteurs planétaires sont-ils si courants en robotique ?

Leur densité de puissance élevée permet de réaliser des actionneurs articulés puissants et compacts. Le faible jeu et la grande rigidité en torsion de réducteurs planétaires à couple élevé pour bras robotiques permettre un mouvement précis et reproductible, qui est le fondement de la précision et des performances robotiques.

5. Quels sont les signes d'usure ou de défaillance d'un réducteur planétaire ?

Les indicateurs courants incluent une augmentation du bruit ou des vibrations, une augmentation de la température de fonctionnement, des fuites visibles de lubrifiant et une augmentation mesurable du jeu. Pour les équipements critiques comme réducteurs planétaires robustes pour l'automatisation industrielle , la mise en œuvre d'un programme de routine d'analyse des vibrations et de surveillance de l'huile est recommandée pour la maintenance prédictive.

Le réducteur planétaire à couple élevé se présente comme le summum de la conception mécanique, offrant une combinaison inégalée de résistance, de précision et d'efficacité dans un boîtier compact. Des articulations précises des robots industriels aux transmissions massives des engins de chantier, son rôle est indispensable. À mesure que les industries poussent vers une plus grande automatisation, une plus grande efficacité et des équipements plus robustes, la demande de solutions avancées d’engrenages planétaires ne fera qu’augmenter. Les fabricants qui combinent une R&D de pointe avec des processus de production méticuleux, tels que ceux qui adhèrent à des normes strictes dans les centres d'ingénierie de précision, sont prêts à mener cette évolution, en fournissant les solutions de transmission de puissance fiables dont dépend l'industrie moderne.

Références

[1] J. Uicker, G. Pennock et J. Shigley, « Theory of Machines and Mechanisms », 5e éd., Oxford University Press, 2017. (Explication des formules fondamentales de rapport d'engrenage planétaire et de la cinématique).

[2] « Avances dans la conception et la fabrication des engrenages », Annales de l'Académie internationale d'ingénierie de production (CIRP), vol. 68, non. 2, 2019. (Examen des matériaux modernes, des techniques de fabrication et des technologies de capteurs intégrés dans les systèmes d'engrenages).
